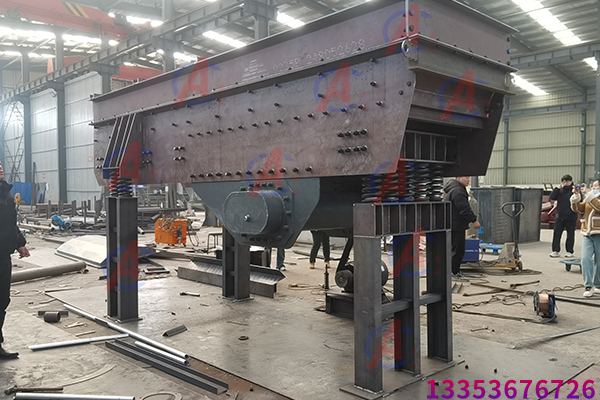

ZSW 系列重型棒条振动给料机的工作原理：
ZSW 系列重型棒条振动给料机作为重型物料生产线的前端关键设备，主打 “给料 + 初步筛分” 一体化功能，专为处理大块、高硬度、高比重物料设计。其通过独特的棒条结构与稳定的振动系统，解决传统给料机输送大块物料时易堵塞、负荷不均的痛点，在矿山、建材等行业的破碎预处理环节，为后续设备（如颚式破碎机）提供均匀、洁净的原料，显著提升整条生产线的运行效率与稳定性。
一、工作原理
该设备以 “振动驱送 + 棒条分级” 为核心工作原理，通过三大关键机制实现高效作业：
振动动力传递：采用 1-2 台重型异步振动电机（或双轴激振器）作为激振源，电机通电后带动偏心块高速旋转，产生沿槽体倾斜方向的简谐激振力。激振力驱动棒条给料槽做周期性往复振动（频率 500-800r/min，振幅 5-8mm），为物料输送提供持续动力。
物料输送轨迹：物料从进料斗进入棒条槽体后，受振动惯性作用沿 10°-18° 倾斜的槽体向前跳跃式移动，避免物料与槽体直接摩擦导致的磨损；同时，振动过程中物料不断翻滚、分散，确保大块物料不堆积，实现连续均匀输送。
初步筛分功能：棒条槽体的锰钢棒条间预留 50-200mm 可调间隙，输送过程中，小于间隙的细料（如泥土、碎石屑）在振动作用下通过棒条间隙下落至细料收集装置，实现 “大块输送 + 细料分离” 同步完成，减少后续破碎设备的处理负荷，避免细料包裹大块导致的破碎机堵塞。

ZSW 系列重型棒条振动给料机的组成结构：
二、组成结构
设备结构围绕 “重型承载、耐磨防堵、稳定振动” 三大核心需求设计，主要包含五大关键系统：
激振装置：主流配置为两台重型振动电机（防护等级 IP54/IP55，适应粉尘、潮湿、冲击工况），功率 11-30kW，电机轴端装配高硬度偏心块（材质 45# 钢淬火处理），可通过调整偏心块夹角（0°-180°）调节激振力大小，适配不同密度物料（如铁矿石、花岗岩）；部分大型规格采用双轴激振器，提升激振力稳定性。
棒条给料槽：槽体框架采用 Q235B 钢板整体焊接，侧壁增设加强筋（厚度 16-20mm），提升抗振与抗冲击强度；内置 Mn13 耐磨钢棒条（直径 30-50mm，表面硬度 HRC50-55），棒条通过螺栓固定，间距可根据物料粒度灵活调节（50-200mm），槽体有效宽度 800-2000mm，适配不同生产线产能需求。
支撑减震系统：由 4-6 组钢制螺旋弹簧（或复合橡胶弹簧）组成，安装于槽体与机架之间，可吸收 80% 以上的振动能量，大幅降低设备运行时对地基及周边设备的冲击，运行噪声控制在≤90dB，同时避免振动反作用力损坏激振装置，延长电机使用寿命。
承重机架：采用 H 型钢（型号 H200-H300）与槽钢焊接成型，底部设置调平螺栓与防滑垫，便于设备安装时调整水平度；机架整体承重能力可达 1000kN，能承受大块物料（单块重量≤500kg）的冲击载荷，满足长期重型作业的结构强度需求。
辅助防护系统：进料口配备耐磨衬板（材质 NM450）与缓冲挡板，减少物料下落时对槽体的冲击损伤；出料口设导料板，确保物料精准衔接后续破碎设备；部分规格可定制防尘罩，适应粉尘浓度较高的矿山井下、石料厂等工况。

ZSW 系列重型棒条振动给料机的性能优点：
三、性能优点
相较于传统重型给料机（如板式给料机、电磁振动给料机），ZSW 系列设备具备五大核心优势：
承载与给料能力强：最大给料量可达 1200t/h，能稳定输送粒径≤1200mm、密度≥2.8g/cm³ 的重型物料（如铁矿石、玄武岩），适配年产 100 万吨以上矿山、建材生产线的高负荷需求，较同规格板式给料机给料效率提升 30%-40%。
防堵与分级一体化：棒条结构可分离 30%-50% 的细料（粒径≤50mm），避免细料黏结堵塞输送通道，同时减少后续破碎机的破碎负荷，使破碎效率提升 15%-20%，降低破碎机刃口磨损速度。
运行稳定性高：重型结构设计 + 电机过载保护功能（配备热继电器），设备连续运行故障率低于 2%，年有效运行时间可达 7500 小时以上；棒条、减震弹簧等易损件使用寿命长（棒条 2-3 年，弹簧 1-2 年），后期维护仅需定期检查螺栓紧固性与电机轴承润滑，维护成本仅为设备总价的 2%-4%。
环境适应性广：可适配湿度≤20% 的潮湿物料（如雨后矿石、含水量较高的煤矸石），且能在 - 20℃-60℃的温度范围稳定运行，适应北方严寒、南方高温高湿等不同地域工况；棒条间距可调，可适配 50-1200mm 不同粒度物料的输送需求。
能耗与安装优势：电机功率仅 11-30kW，较同产能板式给料机能耗降低 25%-35%；设备整体结构紧凑，无需复杂地基（仅需混凝土找平），安装周期短（单台设备 2-3 天即可完成安装调试），节省基建与时间成本。

ZSW 系列重型棒条振动给料机的使用行业：
四、使用行业
基于 “重型承载 + 初步筛分” 的核心性能，ZSW 系列设备广泛应用于五大核心工业领域：
矿山行业：核心用于露天矿、井下矿的原矿预处理，如铁矿、铜矿、金矿的粗破前给料，衔接颚式破碎机或旋回破碎机。例如在铁矿生产线中，设备可输送粒径≤1000mm 的原矿，通过棒条分离矿粉与大块矿石，避免破碎机因 “夹粉” 导致的 “闷车” 故障，保障矿山日均 1 万吨以上的原矿处理量。
建材行业：适配机制砂生产线的石料给料（如花岗岩、石灰岩、河卵石破碎前供料）与水泥生产线的石灰石给料。在机制砂生产中，设备通过棒条分离石粉（粒径≤30mm），确保进入制砂机的原料粒度均匀，提升机制砂成品级配合格率；水泥生产线中，可稳定输送粒径≤800mm 的石灰石，为生料磨提供连续原料。
冶金行业：用于钢铁厂的焦炭、铁矿石给料（衔接高炉、转炉原料输送系统），以及有色金属（铝、锌、铜）冶炼的矿石预处理。例如在钢铁厂焦炭输送中，设备可耐受高温（厂区环境温度≤60℃）与粉尘工况，输送粒径≤600mm 的焦炭，确保高炉布料均匀，提升冶炼效率。
煤炭行业：应用于洗煤厂的原煤给料（分离煤矸石与细煤）、火力发电厂的燃煤预处理。在洗煤厂中，设备可输送含水量≤18% 的原煤，通过棒条分离粒径≤50mm 的细煤，减少细煤在后续洗选环节的流失；电厂燃煤输送中，可避免煤炭黏结堵塞输煤廊道，保障锅炉连续供煤。
基建与固废行业：用于建筑垃圾资源化利用生产线的废混凝土、废砖石给料，以及公路、铁路基建项目的石料预处理。在建筑垃圾处理中，设备通过棒条分离细骨料（粒径≤40mm）与大块废料，为后续破碎、再生骨料加工提供均匀原料，助力固废循环利用率提升至 85% 以上。

：
