大倾角皮带输送机生产厂家提供安装图参数设计

时间：2020/5/25 18:20:59

大倾角皮带输送机又称为挡边带式输送机，为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。输送倾角可达0°-90°范围内，因此特别适用于大倾角输送。该系列皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m³的各种散状物料。大倾角皮带输送机主要适用于输送碎石、石灰石、煤炭、砂、粘土、烧结砂粉、木屑、粮食等物料的输送作业。

大倾角皮带输送机（挡边带式输送机）产品概述：

大倾角皮带输送机（波状挡边带式输送机）是一种新型连续输送设备，它具有输送量大（同其它输送机相比,输送能力提高1.5～2倍）；其通用性强（基本件与通用型带式输送机相同），适用范围广（适用于输送碎石、石灰石、煤炭、砂、粘土、烧结砂粉、木屑、粮食等物料；适用于单位质量为500～2500kg/m3,*大块度约为100～250mm的物料）；结构简单、维护方便、占用空间小且节省投资（可取代输送机、斗提机联合布置形式而直接选用本机型）便于布置等特点，因而在煤炭、电力、冶金、化工、粮食等行业被广泛推广使用。

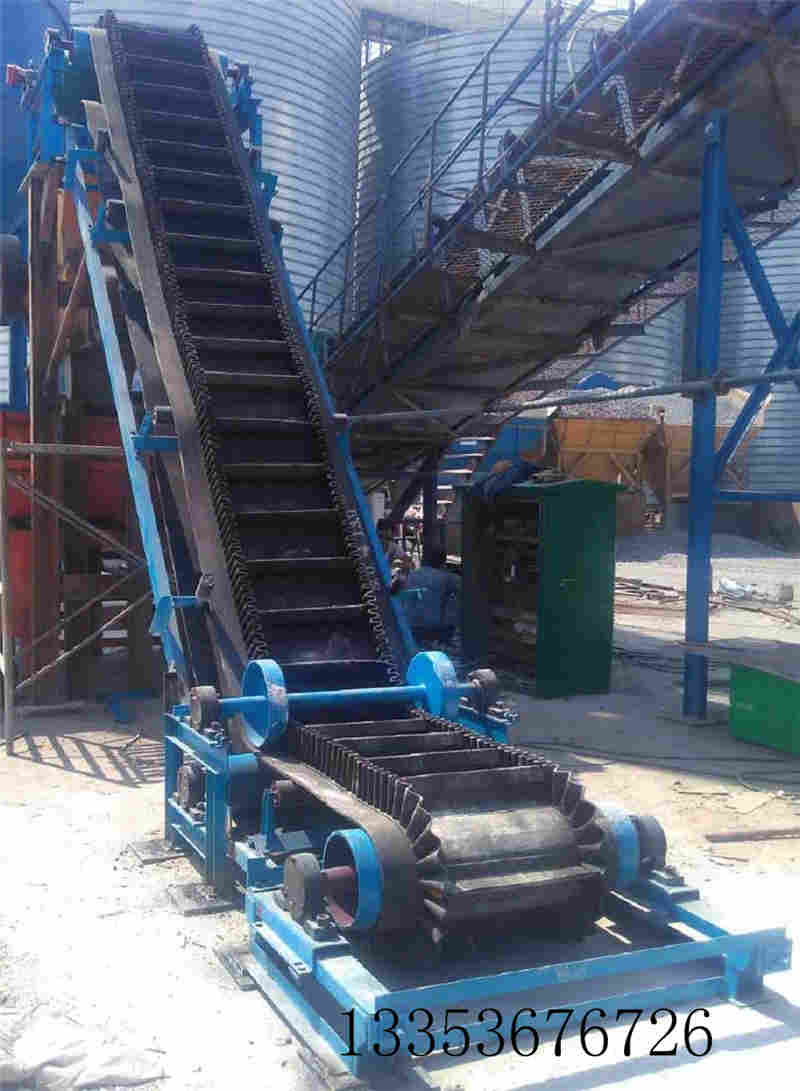

大倾角皮带输送机1

大倾角皮带输送机（挡边带式输送机）产品工作原理:
大倾角皮带输送机（挡边带式输送机）其结构是在平形橡胶运输带两侧粘上可自由伸缩的橡胶波形立式“裙边”，在裙边之间又粘有一定强度和弹性的横隔板组成匣形斗，使物料在斗中进行连续输送。大倾角皮带输送机（挡边带式输送机）可广泛用于煤炭、粮食、建材、化工、水电和冶金等部门,在环境温度为-19℃～+40℃范围内,输送堆积比重为0.5-2.5t/m³的各种散状物料。对于输送有特殊要求的物料,如高温、具有酸、碱性、油类物质或有机溶剂等成分的物料,需采用特殊的挡边输送带。
大倾角皮带输送机（挡边带式输送机）产品主要特点:
10218旭彩网 1、高倾角；2、大出率；3、不撒料；4、布置灵活。

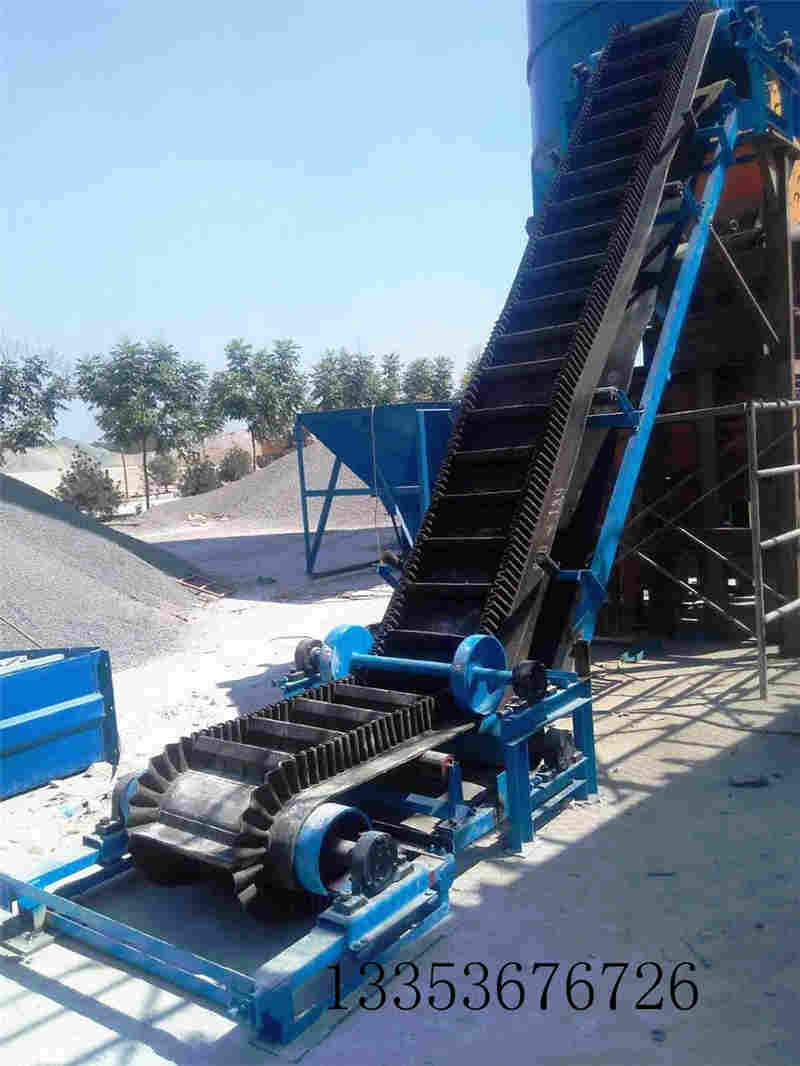

大倾角皮带输送机2

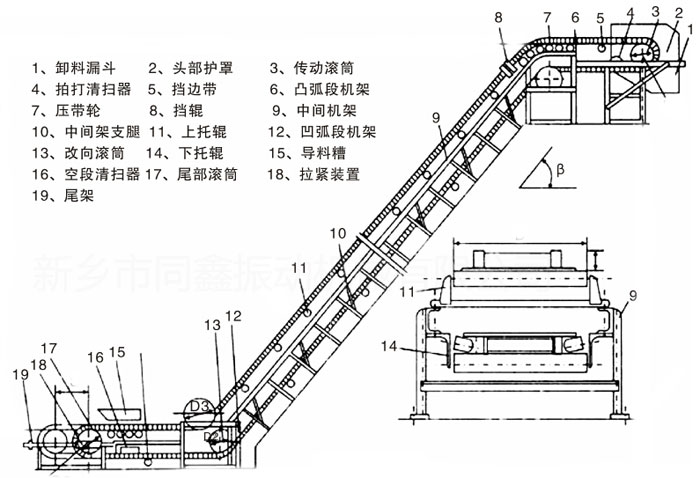

大倾角皮带输送机（挡边带式输送机）产品外形结构示意图：

大倾角皮带输送机（挡边带式输送机）产品主要用途:
1、大倾角皮带输送机（挡边带式输送机）为一般用途的散状物料连续输送设备，采用的是具有波状挡边和横隔板的输送带。因此，特别适用于大倾角输送。
2、该皮带输送机可用于煤炭、化工、建材、冶金、电力、轻工、粮食、港口、船舶等行业，在工作环境湿度为-15℃--+40℃的范围内输送堆积比重为0.5-2.5t/m3的各种散状物料。
3、对于输送有特殊要求的物料，如：高温、具有酸、碱、油类物质或有机溶剂等成份的物料，需采用特殊的输送带。
4、大倾角皮带输送机（挡边带式输送机）输送倾角0°-90°范围内。

大倾角皮带输送机（挡边带式输送机）技术参数表:

带宽B（mm）		10218旭彩网 300		400		10218旭彩网 500		650		10218旭彩网 800
10218旭彩网挡边高（mm）		40	60	60	80	10218旭彩网 80	120	120	160	10218旭彩网 120	160	200		240
10218旭彩网部分输送倾角输送量Q3/h	30°	15	10218旭彩网 14	20	10218旭彩网 34	46	10218旭彩网 71	104	120	128	10218旭彩网 157	195		235
	10218旭彩网 45°	10218旭彩网 11	10	10218旭彩网 14	26	10218旭彩网 35	10218旭彩网 57	83	97	102	10218旭彩网 127	157		10218旭彩网 195
	10218旭彩网 60°	8	7	10218旭彩网 10	18	10218旭彩网 25	40	58	10218旭彩网 69	72	10218旭彩网 90	10218旭彩网 112		10218旭彩网 142
	10218旭彩网 90°	10218旭彩网 4	4	5	10	13	21	31	37	38	10218旭彩网 48	60		76
外型尺寸	头轮中心高（mm）	350-100				1100-2000		1300-2000		1300-2000
	尾轮中心高（mm）	10218旭彩网 335		10218旭彩网 330-490		10218旭彩网 600		600		600-800
	中间段带面高（mm）	10218旭彩网 450		10218旭彩网 500-700		760-800		10218旭彩网 800-850		800-1115
	中间段地脚宽（mm）	10218旭彩网 480		580		870		10218旭彩网 1020		10218旭彩网 1220
10218旭彩网带宽B（mm）		1000				1200				10218旭彩网 1400
10218旭彩网挡边高（mm）		120	10218旭彩网 160	200	10218旭彩网 240	160	200	10218旭彩网 240	10218旭彩网 300	10218旭彩网 160	10218旭彩网 200	10218旭彩网 240	300	400
10218旭彩网部分输送倾角输送量Q3/h	30°	172	10218旭彩网 216	267	10218旭彩网 327	275	10218旭彩网 331	419	10218旭彩网 466	319	395	500	564	794
	10218旭彩网 45°	137	175	10218旭彩网 216	10218旭彩网 271	222	267	10218旭彩网 347	10218旭彩网 384	258	10218旭彩网 318	414	465	10218旭彩网 680
	60°	10218旭彩网 96	10218旭彩网 124	153	197	158	10218旭彩网 190	253	178	10218旭彩网 184	226	302	10218旭彩网 337	10218旭彩网 524
	10218旭彩网 90°	10218旭彩网 51	10218旭彩网 66	83	106	10218旭彩网 85	10218旭彩网 102	136	149	10218旭彩网 98	10218旭彩网 121	162	180	281
外形尺寸	头轮中心高（mm）	1400-2000						1600-2000
	尾轮中心高（mm）	600-800				800-1000				800-1200
	10218旭彩网中间段带面高（mm）	10218旭彩网 800-1200				1050-1500				10218旭彩网 1050-1700
	中间段地脚宽（mm）	1440				1690				10218旭彩网 1890
